3nine · Blue Line

3nine Blue Line: Ölnebel­abscheider ALMA 500 & PETRA 1000

Die Blue Line ist die klassische 3nine Serie von Ölnebelabscheidern, die weltweit tausendfach im Einsatz ist. Die Reinluft ist zu 99,95 % partikelfrei – auch bei Anwendungen mit hohem Kühlschmierstoff- und Feststoffanteil.

Offerte anfragenDatenblatt (PDF)
Luftstrom
500 m³/h
Gewicht
54 kg
Höhe / Durchmesser
920 mm / Ø 520 mm
Geräuschpegel
< 69 dB(A) mit Schalldämpfer

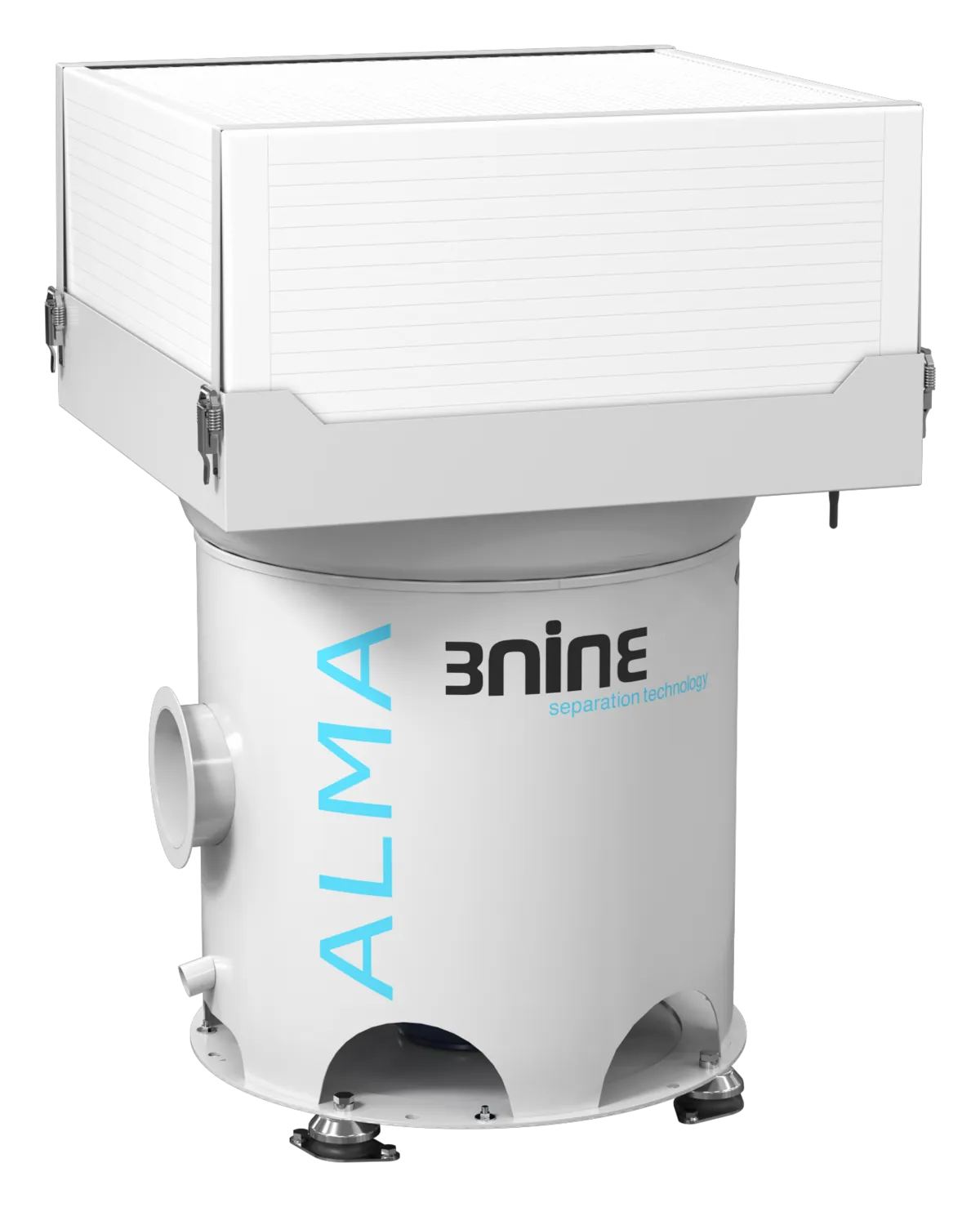

ALMA 500 von 3nine, Ölnebelabscheider der Blue Line

  • 99,9 %

    ab 1 µm

  • 99,95 %

    partikelfrei

  • 500 / 1000

    m³/h

  • Tausendfach

    im Einsatz

Technik

Tellerseparation, HEPA-Filter und CIP-Reinigung

Video: 3nine (englisch beschriftet)
  • 1

    Tellerseparation

    Im Rotor (Tellerpaket) verbinden sich die kleinen Tröpfchen zu grossen Tropfen, die an die Innenwand geschleudert werden und in den Kühlschmierstoff-Kreislauf zurückfliessen. Sie scheidet 99,9 % aller Partikel ab 1 µm ab.

  • 2

    HEPA-Filter H13

    Erfasst die restlichen Kleinstpartikel – die Reinluft ist zu 99,95 % partikelfrei und kann direkt in die Werkhalle zurückgeführt werden.

  • 3

    CIP-Selbstreinigung

    Cleaning in Place: Sauberer Kühlschmierstoff aus der Maschine spült das Tellerpaket regelmässig durch – das verhindert ein Zusetzen und senkt den Wartungsaufwand.

Abscheidegrad der Tellerseparation (Blue Line): 1 µm = 99,9 % · 0,9 µm = 91 % · 0,75 µm = 82 %

ALMA 500: stark im kleinen Format

Ein kompakter & leistungsstarker Ölnebelabscheider – ein starker Abscheider im kleinen Format, entwickelt für Anwendungen mit grossen Mengen an Feststoffpartikeln. Saubere Luft auch bei schwierigsten Anwendungen wie Schleifen und Bearbeiten von Gusseisen.

  • Saubere und sichere Arbeitsumgebung
  • Hohe Abscheidung von Öl-/Emulsionsnebel
  • Wiederverwendung des Kühlmediums
  • Minimaler Filterwechsel
  • Flexible und kompakte Installation
  • Nachhaltig und wirtschaftlich

Vorteile

Was Sie davon haben

  • Tiefere Betriebskosten

    Tiefere Gesamtbetriebskosten (TCO): weniger Filterwechsel, weniger Ausfallzeiten. Öl und Kühlschmierstoff werden zurückgewonnen – das senkt die Einkaufskosten.

  • Nachhaltigkeit

    Eine längere Filterlebensdauer bedeutet weniger Abfall. Weniger Ölverlust, weniger Umweltbelastung.

  • Gesundheit & Vorschriften

    99,9 % reine Luft für eine sicherere Arbeitsumgebung und gesündere Mitarbeitende.

Ölnebel kann schwere Gesundheitsschäden verursachen, legt sich auf Oberflächen (Rutschgefahr), schadet elektrischen Geräten und erhöht den Reinigungsaufwand – mit einem 3nine Abscheider gehört das der Vergangenheit an.

Datenblatt

Technische Daten

Geeignet für
ALMA 500kleine und mittlere Gehäusevolumen (Kabine bis 5 m³)PETRA 1000mittlere und grosse Gehäusevolumen
Luftstrom
ALMA 500500 m³/hPETRA 10001000 m³/h
Betriebstemperatur
ALMA 500< 50 °CPETRA 1000< 50 °C
Stromversorgung
ALMA 5003-Phasen 400 V 50 HzPETRA 10003-Phasen 400 V 50 Hz
Nennstrom
ALMA 5003,14 APETRA 10003,0 A
Gewicht
ALMA 50054 kgPETRA 100074 kg
Höhe
ALMA 500920 mmPETRA 10001148 mm
Durchmesser
ALMA 500Ø 520 mmPETRA 1000Ø 520 mm
Ansaugstutzen
ALMA 500Ø 125 mm (Jacobs DN 150)PETRA 1000Ø 160 mm (Jacobs DN 175)
Geräuschpegel
ALMA 500< 69 dB(A) (mit Schalldämpfer; ohne 76 dB(A) laut ALMA-Datenblatt)PETRA 1000< 69 dB(A)

Technische Änderungen vorbehalten. Weitere Daten im Datenblatt.

Saugleistung der Serie 500–2500 m³/h. Geeignet für Applikationen mit hohem Kühlschmierstoff- und Feststoffanteil. Einfache Installation, energieeffizient.

Weitere Modelle der Blue Line auf Anfrage: LINA 500, CLARA 1000, EMMA 2500

Downloads

Anfrage

Offerte anfragen

Gerne beraten wir Sie persönlich zum passenden Modell für Ihre Maschine – bei Ihnen vor Ort, in der ganzen Schweiz. Preis auf Anfrage.

Offerte anfragen032 530 61 30

Vorgewähltes Modell: ALMA 500 – im Formular änderbar.
